实验室改造建设,一般均涉及由普通办公室改造为实验室。因此给排水、电气、通风系统等需要在原有基础上,重新设计和规划,以适合检验检测实验室对水、电、通风系统等的特殊要求。这里由SICOLAB喜格介绍实验室改造的基本流程、实验室改造设计要点。
一、实验室正确选址
实验室的选址应远离居民密集区和较繁华地区,宜选择单独建筑,并要与周围建筑物保持一定的间距;实验室的建筑应耐火或用不易燃烧的材料建成,建筑层高宜不低于3.6m。选址符合基本要求之后,委托有资质的环评公司进行环境影响评价,之后还需上报环保局审批,合格后才可进行改造建设。
二、实验室需求分析及功能定位
本中心实验室是以开展食品检验检测为主的综合性检测单位,应具备常规理化检测、微生物检测、农产品重点危害因子的快速检测及一定的实验室验证能力。检测范围涉及食品质量安全、农产品质量安全和饮用水质量安全等业务范围。检测参数主要包括重金属、食品添加剂、水质参数、农药残留、兽药残留等检测业务。中心实验室应兼顾常规检测与快速检测,同时力争打造符合地方的海珍品特色实验室。
三、实验室规划设计
首先,根据改造建筑的原始工程图纸绘制简易平面图,主要反映各楼层平面形状、方向、房间布置、楼层整体面积及各房间面积等。在此基础上,请两到三位资深食品检验检测实验专家根据各房间面积、走向,综合考虑食品检验检测实验室的功能需求,确认完成实验室平面功能图(实验室工艺平面图)。
将实验室平面功能图提供给SICOLAB喜格实验室设计单位,转化为实验室建设施工图。同时转交的还必须包括实验室功能分布及说明,各实验室在给排水、电气、暖通等方面不同于普通建筑设计的特殊要求。
四、实验室深化设计
(一)实验室给排水设计
给水方面:天平室、高温室、液相室、液质室、气相室、气质室、原子荧光室、原子吸收室等不设置水槽给水。但从实验室发展需要考虑,建议实验室各房间均做给水设计,不设置水槽的实验室也应预留给水的三通口。排水方面:设置水槽的实验室必须同时设置地漏,下水道应采用耐酸耐碱耐有机溶剂的材质。实验室酸碱废液应中和处理后排放,有毒废液及有机废液等应按相关要求进行回收统一处理。
(二)实验室电气设计
强电方面:根据实验室拟仪器配置预估各实验室、各楼层及实验楼体的用电负荷,以便进行供电设计,同时宜考虑预留足够的供电容量;合理设计并预留单相和三相电源插座的数量;各个房间宜应安装配电箱,实验室仪器用电采用实验室配电箱控制,其他用电宜采用总配电箱控制。弱电方面:根据需求设计网络、电话、监控线路的布设。
(三)实验室暖通设计
采暖方面:为保证实验室环境的恒温恒湿,本中心实验室采用空调和电热供暖并行的方式,有条件的可以考虑中央空调系统。

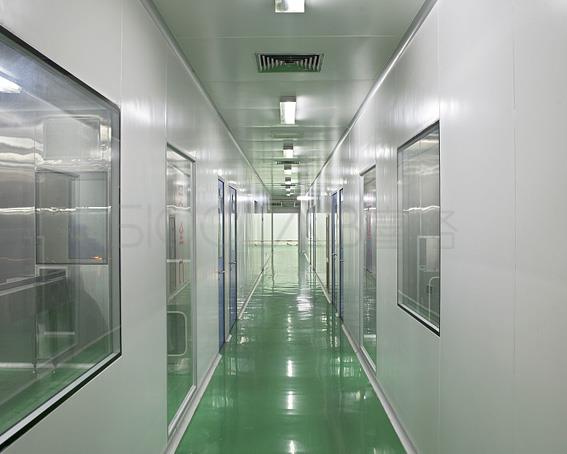

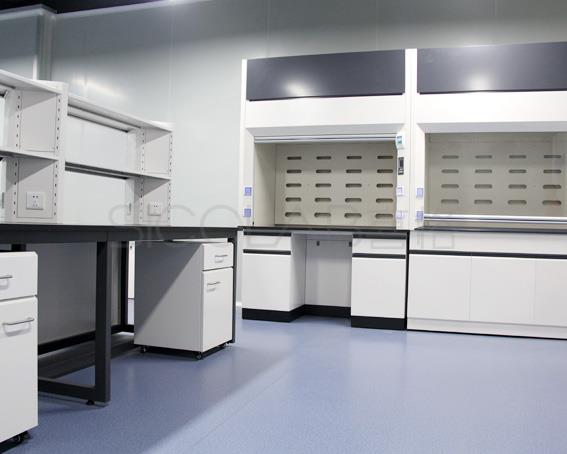

通风排气:为避免实验过程中产生的废气危害实验人员健康,实验室必须设置良好的通风排气系统[6]。本中心的通风排气系统以风机联动系统为桥梁,主要涉及前处理室和理化室等的通风柜、大型精密仪器实验室的万向排风罩或金属排风罩。条件适宜的还可采用合适的风井系统。通风柜的台面、衬板、侧板、风管、内设水槽等均应注意采用耐酸碱腐蚀的材质。通风柜的工作面风速一般为0.4~0.5m/s,控制浓度不大于0.5mL/m3,排风阻力不大于70Pa,技术参数应符合JB/T6412-1999中华人民共和国机械行业标准排风柜[9]的要求。此外,实验室废气应经过碳吸附或水喷淋等方式处理后达标排放。
(四)实验室纯水系统设计
为提高实验效率,便于集中管理,有条件的实验室宜考虑中央纯水系统和集中供气系统,布设相关管路。中央纯水系统主要用于理化室、洗涤室等,在溶液配制、仪器用水、耗材洗涤等方面用途广泛。达标水质应符合GB/T6682-2008分析实验室用水规格和试验方法[10]对于二级水的相关规格要求。
(五)实验室集中供气系统设计
主要用于大型精密仪器室,具有载气系统稳压效果好、气体使用安全性高、运行成本低等优点。集中供气系统的气瓶间室应注意区分易燃气体与助燃气体,且中间为防爆墙体隔断,易燃易爆气体还需安装气体回火防止器和泄露报警等安全装置。其对气路系统的压力控制和密封性指标等要求较高,必须由具备资质的专业厂家进行设计和安装。
