实验室气路布置是实验室设计中的一个重要组成部分，涉及到气体供应、排放、气流控制和安全保护等多个方面。

1. 气体供应系统

实验室气体供应系统用于为实验室内的各类实验提供所需的气体，包括常规气体（如氮气、氧气、空气）和特殊气体（如氩气、氢气、氮氧化物等）。气体供应系统包括气体储存、气体管道、气体调节和分配装置。设计时应考虑以下要点：

气体储存：应根据实验室的气体需求选择合适的储气瓶或气体罐，并确保其存放区域通风良好，避免高温、火源等危险因素。

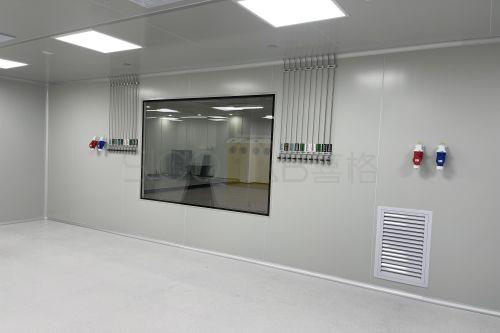

管道系统：实验室内的气体管道应符合相关规范，管道材质应根据气体种类选择，如铜管、钢管或塑料管，并避免管道交叉污染。管道布置应尽量简洁，避免弯头过多，以减少气体流量的损失。

气体调节装置：气体流量和压力控制装置应安装在气体管道末端，以满足实验过程中对气体流量和压力的需求。每个实验台或气体使用点应配备气体调节阀，确保实验操作的准确性和安全性。

2. 废气排放系统

废气排放系统用于将实验过程中产生的有害气体、蒸汽或挥发性物质及时排放到外部环境。废气排放系统需要与实验室内的通风系统相配合，确保气体被安全排除。设计时应考虑以下要点：

局部排风：对于有毒、有害气体的实验操作，应设置局部排风设备，如通风柜、排风罩等，确保实验产生的气体不泄漏到实验室内。

排气管道：废气排放管道应设计成负压系统，确保气体从实验室内部流向外部，避免外部气体进入。排气管道的材质和设计应根据排放的气体种类选择，如耐腐蚀管道等。

废气处理：对于含有有害物质的废气，可能需要设置废气处理装置，如吸附装置、化学反应装置或高温燃烧设备，以减少污染物对外界环境的影响。

3. 气流控制与负压设计

实验室气流控制设计是确保实验室内气体安全流动的关键。合理的气流设计可以避免有害气体扩散，保证实验人员的安全。

气流方向：实验室应采取负压设计，确保气体从洁净区流向污染区，并通过通风系统排出。气流方向应符合实验室内污染物的产生和排放特性。

气流速度与换气率：通风系统的气流速度应根据实验室的面积、功能和设备要求进行合理设计，保证空气流动的顺畅性。实验室应具有合适的换气率，一般为每小时6到12次，具体视实验室类别和使用情况而定。

空气净化：对于某些特殊气体（如生物实验中产生的微生物、化学实验中的有毒气体等），需要安装高效过滤系统，如HEPA过滤器、活性炭过滤器等，以净化空气，减少有害物质的释放。

4. 气体报警与安全监测

气体系统的安全性至关重要，因此必须设置气体泄漏报警系统和实时监测设备，以确保实验室内气体泄漏事件的早期发现和快速响应。

气体泄漏报警器：在气体管道及气体使用点附近应安装气体泄漏报警器。当检测到有害气体泄漏时，报警器能够及时发出警报，提醒工作人员采取紧急措施。

氧气浓度监测：氧气浓度监测装置应设置在实验室内，尤其是密闭空间中，避免氧气浓度过低或过高导致实验室内人员健康受损。

紧急通风与排气：实验室设计应包括紧急通风装置，一旦气体泄漏或出现异常，应迅速启动排气系统进行处理，确保人员安全。

5. 实验台与气体接口设计

实验台上的气体接口设计直接关系到气体供应和使用的安全性。实验台设计应满足不同实验需求，确保气体接口方便、稳定、安全。

气体接口位置：气体接口应设置在实验台的操作区域，便于实验人员连接和使用。每个操作台应配备独立的气体调节阀，并确保气体接口与实验设备之间的连接安全可靠。

多气体接口设计：对于需要多种气体的实验，实验台应配备多路气体接口，每路气体配备独立调节阀，避免气体混合或相互污染。

气体接口标识：每个气体接口应清晰标识其对应气体种类，避免混淆。气体管道的标识应符合行业标准，确保操作人员清楚了解每个管道的功能和用途。
