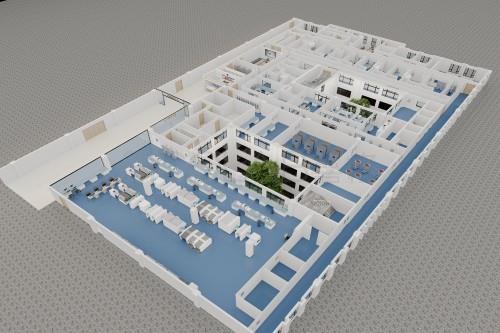

一、实验室工艺平面布局设计

功能分区与空间规划

实验室应划分为样品前处理室、仪器分析室、标准气体制备室、试剂储存室、数据处理区及辅助功能区。样品前处理室需靠近入口，便于样品接收和预处理；仪器分析室应远离振动源和电磁干扰，确保分析精度；标准气体制备室需独立设置，配备防爆设施；试剂储存室应设计为防火防爆结构，存放区域按化学品性质分类管理。各功能区之间采用物理隔断，仪器室与预处理区保持5米以上安全距离，避免交叉污染。

动线与安全设计

实验室动线应遵循“污染区→半污染区→清洁区”的梯度布局，设立独立的人流和物流通道。人流通道包括更衣区、缓冲区和实验区，物流通道包括样品接收区、预处理区和分析区。危险操作区需设置可视观察窗，确保操作人员安全。紧急出口应分布在实验室两侧，距离任意工位不超过15米，并配备明显的应急指示灯和疏散标识。

二、实验室给排水系统设计

纯水系统与排水管网

实验室需配备三级反渗透纯水机组，确保出水水质达到GB/T 6682一级标准，终端安装0.22μm无菌过滤器，满足高精度分析需求。排水管网采用耐腐蚀PPR管道，实验废水需经pH中和预处理池处理，确保pH值在6-9范围内方可接入市政管网。排水口需设置防虹吸装置和U型水封，防止气体倒灌。

应急设施与安全保障

在危险化学品操作区配置紧急淋浴装置和洗眼器，紧急淋浴装置的水流速度应≥76L/min，洗眼器的冲洗半径需≥15cm，确保在紧急情况下能够快速冲洗。排水系统需设置防漏检测装置，及时发现并处理泄漏问题。

三、实验室电气系统设计

配电设计与防爆处理

实验室总负荷按设备总功率的1.5倍计算，配置双回路供电系统，确保关键设备在断电情况下仍能正常运行。UPS不间断电源需满足≥30分钟续航能力。可燃气体分析区需使用Ex dⅡCT6防爆电器，所有开关插座距地面1.2m以上，避免气体聚集引发危险。

接地与静电防护

实验室需独立设置接地系统，接地电阻≤1Ω，确保仪器设备稳定运行。工作台面静电泄漏电阻控制在1×10^4~1×10^6Ω，防止静电对精密仪器造成干扰。

四、实验室特殊供气系统设计

集中供气与气体存储

实验室采用集中供气系统，管道材质为316L不锈钢，配置两级减压装置，出口压力控制在0.4-0.6MPa。惰性气体管路需设吹扫置换接口，确保气体纯度。可燃气体钢瓶存放间需设置防爆墙和气体泄漏报警装置，氧气钢瓶需单独存放，与其他气瓶间距≥6m。

终端配置与安全保障

每个工位需设独立截止阀，配置0.1μm过滤器，确保气体纯净度。工作压力显示精度需达到±0.5%FS，实时监控气体压力变化。

五、实验室通风系统设计

局部排风与全局通风

实验室需配置万向排风罩和通风柜，万向排风罩面风速≥0.5m/s，通风柜面风速控制在0.3-0.5m/s，排风管道采用耐腐蚀PP材质。全局通风系统换气次数为8-12次/小时，排风口距地面300mm，补风量占排风量70%，确保室内空气流通。

废气处理与排放控制

实验室废气需经三级净化系统处理，包括喷淋塔、活性炭吸附和光催化氧化装置，确保排放浓度符合GB16297标准。排风口需设置在线监测设备，实时监控废气排放情况。

六、实验室空调系统设计

温湿度控制与洁净设计

实验室采用变频多联机空调系统，温度控制精度±1℃，湿度控制精度±5%RH。仪器室需达到ISO 7级洁净度，设置初效、中效、高效三级过滤系统，确保空气洁净度。

压差控制与气流组织

核心实验区需保持5-10Pa正压，防止外部污染物进入；前处理区维持微负压，避免有害气体扩散。空调系统需合理设计气流组织，确保室内温湿度均匀分布。

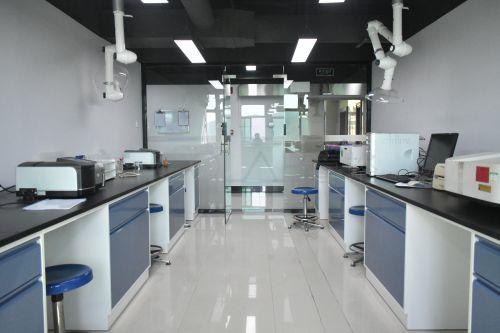

七、实验室家具系统设计

台面与储存系统

实验台面采用12.7mm厚环氧树脂材质，耐酸碱性能达到ASTM D543标准。储存系统包括智能气瓶柜和药品柜，气瓶柜需配备自动切换装置，药品柜需配置活性炭吸附模块，确保化学品安全储存。

智能配件与人性化设计

实验室家具需配备电动升降试剂架，方便取用试剂。所有工位需集成气体报警和紧急切断功能，确保操作安全。家具设计需符合人体工程学，提高实验人员工作效率。

八、实验室装修装饰工程设计

墙体与地面材料

实验室墙体采用50mm厚彩钢夹芯板，岩棉芯材耐火极限≥1小时，确保防火安全。地面采用2mm厚环氧自流平材料，导静电型地面电阻值控制在1×10^6~1×10^9Ω，防止静电积累。

照明与智能化设计

实验室照明采用LED平板灯，照度≥500lux，显色指数Ra＞90，色温4000K，确保光线均匀柔和。照明系统需与实验室智能控制系统联动，实现节能管理。

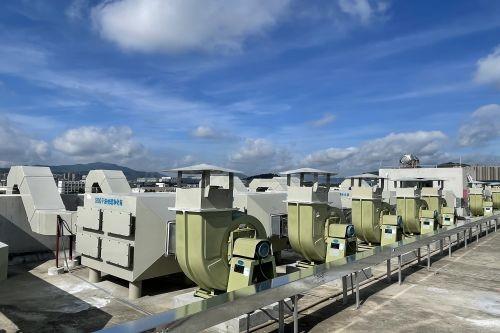

九、实验室废气处理系统设计

处理工艺与排放指标

实验室废气处理采用“碱喷淋+干式过滤+活性炭吸附+RCO催化燃烧”组合工艺，确保非甲烷总烃排放浓度≤60mg/m³，特征污染物去除率≥95%。

智能监控与数据管理

废气排放口需安装在线VOCs监测仪，实时监测废气浓度，数据上传至环保监管平台。废气处理系统需配备自动报警功能，确保处理效果符合环保要求。

SICOLAB本方案通过科学规划设计和先进建设技术，确保实验室功能完善、安全可靠，建设周期约60天，整体造价控制在2800-3500元/㎡。项目建成后，可满足环境空气、工业废气等检测需求，年检测能力达8000样品以上，为实验室高效运行提供有力保障。
