实验室的设计目标是创造安全、高效、舒适的检测工作环境，规划理念是安全第一、布局合理、功能性强、节能环保、人性化、智能化。

SICOLAB实验室规划设计：根据水质检测实验室检测项目及仪器设备所需的环境设施、通风要求、用水要求、气体要求以及实验室安全要求等，结合实验室现有条件，由专业人员规划、设计。

SICOLAB实验室通风系统：通风系统包括防腐离心风机、排风风管、电动风阀、防火阀、消声器、变频器、末段排风设备（通风柜、原子吸收罩、万向排风罩等）、智能控制系统。设计支管路内风速 6 - 9m/s，干管路内风速 8 - 12m/s。

风机：根据实验室总风量，采用 1 台风量 13630 - 25297m³/h 的 F4 - 72 - 8C 玻璃钢离心风机以及 3 台风量 6840 - 12720m³/h 的 F4 - 72 - 6A 玻璃钢离心风机作为管道风机，同时对药品仓库、废液室、挥发性药品柜、ICP - MS 仪设置独立 PP 离心防爆风机。

排风风管：采用 PP 管材（含阻燃成分），风管具有防腐等性能，且内壁光滑，圆管厚度≥3mm，方管厚度≥5mm。

电子调风阀：采用数显可调角度的电动风阀，阀体采用防腐不锈钢管制作并且有记忆功能，可调节每个通风末端的压阻平衡。

防火阀：所有风管穿竖井时，均安装钢制防火阀，平时常开，当火灾报警动作后，风管内的温度升到至 70℃时，防火阀易熔片熔断，防火阀关闭，防止火灾蔓延。

通风柜：用于实验室蒸馏、样品萃取、有毒易挥发溶液操作等，共设置 30 套。面风速：0.45 - 0.55m/s，用全钢结构 VAV 智能风阀控制通风柜排风，使通风柜的排风随通风柜工作状态变化而同步变化，在保证工作人员安全的基础上最大可能的实现节能，并可根据通风柜所做实验的性质及排除废气的毒气大小、浓度高低对排风量进行局部设定，并可在有人、无人操作状态下，面风速自动切换。

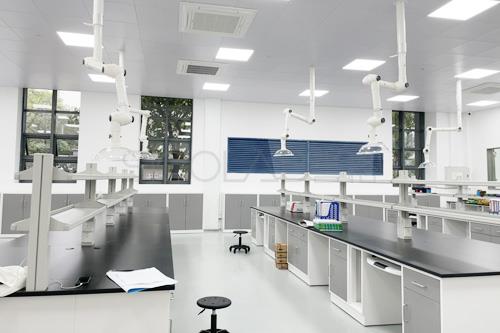

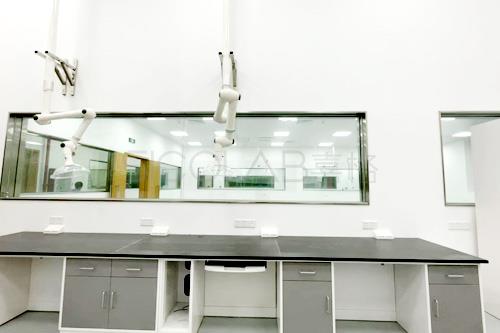

原子吸收罩、万向排风罩：用于原子吸收仪等仪器局部排风及液相色谱仪、气相色谱仪等局部排风，共设置 28 套。安装电子调风阀以恒风量排风，并可依据实际需要对万向排风罩和原子吸收罩的排风量进行调节，风阀具备密封、止回阀的功能，以保证其他正在工作的设备产生的废气不会逆流。

实验室供气系统：水质检测实验室用到的气体主要有精密分析仪器用的高纯氩气、氦气、氮气以及普通压缩空气、易燃气体乙炔、甲烷等。采用集中式供气系统，气体系统包括气体切换装置、减压装置、管路、二次减压装置、监控及报警系统等。

气体切换装置：从高压钢瓶出来连接到汇流排上的各个控制阀，配备自动切换装置，实现在用气瓶和备用气瓶之间的气体切换和不间断供应；乙炔采用乙炔专用半自动切换系统及专用终端减压器。

减压装置：为方便更换钢瓶，从钢瓶接头到半自动切换面板之间，配有高压不锈钢软管，钢瓶接头直接配接在不锈钢软管上，钢瓶接口处带防逆装置，保证换瓶时气体不泄漏；对于每路供气系统，为了在紧急情况下能够快速切断供气，或方便维修气路，在半自动切换面板后增加截止阀。

气体管道：主要材质为 316LBA 等级的不锈钢无缝钢管，所有气体管路的连接采用无缝焊接技术，禁止采用法兰和卡套。

二次减压：仪器台气体管路经功能柱铺设到实验台上，安装桌面式控制减压阀和压力表；所有的气体管路在工作台上配备合适的控制阀门，便于试验人员的控制。

监控及报警：气瓶间与使用点安装气体泄漏探测装置，如有紧急情况可以自动报警；当气体使用后钢瓶压力低于设定的警报极限时，报警装置将启动声光报警，提示换瓶；乙炔、甲烷等易燃气体管路安装集成阻火器：集成过滤器、单向阀、阻火器和过热截止阀。

实验室纯水系统：采用中央纯水供应模式，由预处理系统、纯水制备系统、纯水储存系统、纯水分配系统组成，产水水质优于 GB/T 6682 - 2008 二级水标准；以经过预处理的自来水为进水，再通过四级纯化，包括预处理、反渗透（RO）以及抗结垢连续电流去离子模块（EDI）和 254nm 紫外灯，制备出不低于国家标准二级水水质的纯水。主机为原装进口国际知名品牌，整套系统高度模块化、集成化，RO 膜、抗结垢 EDI、紫外灯均内置于主机；系统带漏水检测器，在设备或实验室发生漏水时能立即切断纯水系统的进水水源及停止产水，并立即报警；纯水管路采用循环管路设计，避免死角导致微生物滋生，并配置循环管路紫外杀菌装置，当流速为 45 升每分钟时，UV 灯能量大于 22000μW sec/cm² ；纯水分配管路采用食品级聚丙烯 PP - H 材料，保证管路中水质不受影响。

SICOLAB实验室供电系统：不间断的实验室稳压电源是保证仪器稳定运行的重要部分，为了避免市电的供电不稳定或突然停电而影响实验室的运行，实验室共设置了两条线路，精密仪器设置在线式 UPS 电源，既能不间断供电又能稳压，一般设备和大功率加热设备设置另外线路，两条线路互不干扰，保证仪器运行；每一实验室用电房间靠近门口设置总电源控制开关，方便控制检修及开启切断电源；气质联用仪、液质联用仪、ICP - MS 等质谱仪器因连续使用不关机，独立配置在线 UPS 电源，保证仪器连续使用不影响。

SICOLAB实验室安全防护：实验室安全防护的对象主要包括人员安全、样品安全、仪器安全、运行系统的安全以及环境安全等等。

建立实验室门禁系统：办公区与实验区分开，在进入实验区前设门禁及更衣室，人员出入凭 ID 身份卡，同时设置实验室各区域的权限，每位检验人员只在许可的区域进出。

设置紧急个人防护设施：在经常使用强酸、强碱及其他危险化学品的理化室出口附近设置紧急喷淋装置及紧急洗眼器，给水管配置过滤系统保证水质洁净。

SICOLAB实验室废气处理：无机废气采用酸雾净化塔进行处理，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后再经脱液层脱液处理，然后排入大气；有机废气采用等离子体 + 活性炭纤维吸附光催化处理的净化技术，利用等离子体的活性作用、活性碳吸附的特性等把低浓度大风量废气中的有机溶剂和有机废气降解并吸附，经活性碳吸附净化后的气体直接排空。

SICOLAB实验室废水处理：实验室废水主要包括剩余的样品、标液分析残液、检测后的化学反应试剂、有机溶剂以及洗涤水等。对于普通酸性、碱性废水，分别予以中和处理；对于有机溶剂及有毒、重金属污染废水予以分别收集，送有资质的废水处理单位处理；对洗涤废水，采用沉淀池集中絮凝剂沉淀，上清液直接排进污水管，沉淀物处理后按固体废弃物处理。

实验室消防系统：采用给水系统和干冰灭火器相结合的方式，普通建筑物按消防要求设置，仪器室设置干冰灭火器。
